工具涂层

ZrN

锆
氮化
-C7

•高硬度、润滑性和耐磨性.

•在各种有色金属材料中提高非涂层碳化物的性能.

•钻石涂层的廉价替代品.

材料:
磨料有色合金，如黄铜，青铜，铜和磨料铝合金.
涂装颜色:
浅金色/香槟
结构:
单层
硬度(HV 0.05)
2,243 (22 GPa)
摩擦系数:
.40
涂层厚度(微米):
2 - 5
马克斯. 临时工作
1,100° F

TiB₂

钛
二硼化物
-C8

•与其他有色金属涂层相比，主要优点是对铝的亲和度极低.

•防止切削刃、切屑堆积，延长刀具寿命.

•推荐铝合金和镁合金.

•不适合这些合金的磨料品种.

材料:
铝合金，镁合金
涂装颜色:
浅灰色/银色
结构:
单层
硬度(HV 0.05)
2,804 (27.5 GPa)
摩擦系数:
.35
涂层厚度(微米):
1 -3
马克斯. 临时工作
900° F

非晶钻石

呈
涂层
-C4

•PVD非晶金刚石涂层，提高有色金属材料的润滑性和耐磨性.

•涂层相对于化学汽相淀积金刚石较薄，防止边缘圆化.

•在某些磨料中，锋利的边缘比化学汽相淀积提高了结果(性能和光洁度), 有色金属材料(铜, 黄铜, 高硅铝).

•低温阈值使金刚石不适合用于亚铁.

材料:
研磨塑料, 石墨, 碳纤维材料, 复合材料, 铝, 铜, 黄铜, 青铜, 碳, 黄金, 银, 镁, 锌
涂装颜色:
炭灰色
结构:
单层
硬度(HV 0.05)
7,954 - 8,973 (78 - 88 GPa)
摩擦系数:
.10
涂层厚度(微米):
0.5 - 2.5
马克斯. 临时工作
750° F

化学汽相淀积金刚石
(4 μm)

水晶
化学汽相淀积
钻石

•真正的晶体化学汽相淀积金刚石直接生长到碳化物立铣刀.

•显著提高硬度.

•硬度提高耐磨性，允许比未涂层硬质合金更高的进给速率.

•理想的加工石墨，复合材料，绿色碳化物，绿色陶瓷.

•与标准化学汽相淀积涂层相比，更薄的化学汽相淀积层产生更锋利的切削刃，并在有色金属材料上留下更光滑的表面.

•低温阈值使金刚石不适合用于亚铁.

材料:
采购产品石墨，复合材料，绿色碳化物，绿色陶瓷
涂装颜色:
灰色的
结构:
真正的晶体化学汽相淀积多层
硬度(HV 0.05)
8,973 - 9,993 (GPa 88 - 98)
摩擦系数:
.05 - .30
涂层厚度(微米):
3 - 5
马克斯. 临时工作
1,100° F

化学汽相淀积金刚石
(9 μm)

水晶
化学汽相淀积
钻石

•真正的晶体化学汽相淀积金刚石直接生长到碳化物立铣刀.

•显著提高硬度.

•硬度提高耐磨性，允许比未涂层硬质合金更高的进给速率.

•理想的加工石墨，复合材料，绿色碳化物，绿色陶瓷.

•金刚石层比非晶金刚石厚约5倍，提高耐磨性.

•低温阈值使金刚石不适合用于亚铁.

材料:
采购产品石墨，复合材料，绿色碳化物，绿色陶瓷
涂装颜色:
灰色的
结构:
真正的晶体化学汽相淀积多层
硬度(HV 0.05)
8,973 - 9,993 (GPa 88 - 98)
摩擦系数:
.05 - .30
涂层厚度(微米):
8 - 10
马克斯. 临时工作
1,100° F

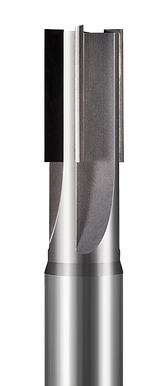

PCD金刚石

多晶
钻石

•PCD金刚石是由硬质合金支撑的平晶片制造的. 晶圆被钎焊到碳化物体上以形成立铣刀.

PCD具有优异的硬度和耐磨性，是我们提供的最厚的金刚石层.

•锋利的切割边缘和厚金刚石层结合了非晶金刚石的锋利边缘优势与化学汽相淀积金刚石的耐磨性,

•低温阈值使金刚石不适合用于亚铁.

材料:
研磨塑料, 石墨, 碳纤维材料, 复合材料, 铝, 铜, 黄铜, 青铜, 碳, 黄金, 银, 镁, 锌, 绿色的硬质合金, 绿色陶瓷
涂装颜色:
灰色/黑色
结构:
聚晶金刚石(硬质合金衬底)
硬度(HV 0.05)
8,973 - 9,993 (GPa 88 - 98)
摩擦系数:
.05 - .20
涂层厚度:
.010" - .030“固体PCD层
马克斯. 临时工作
1,100° F
